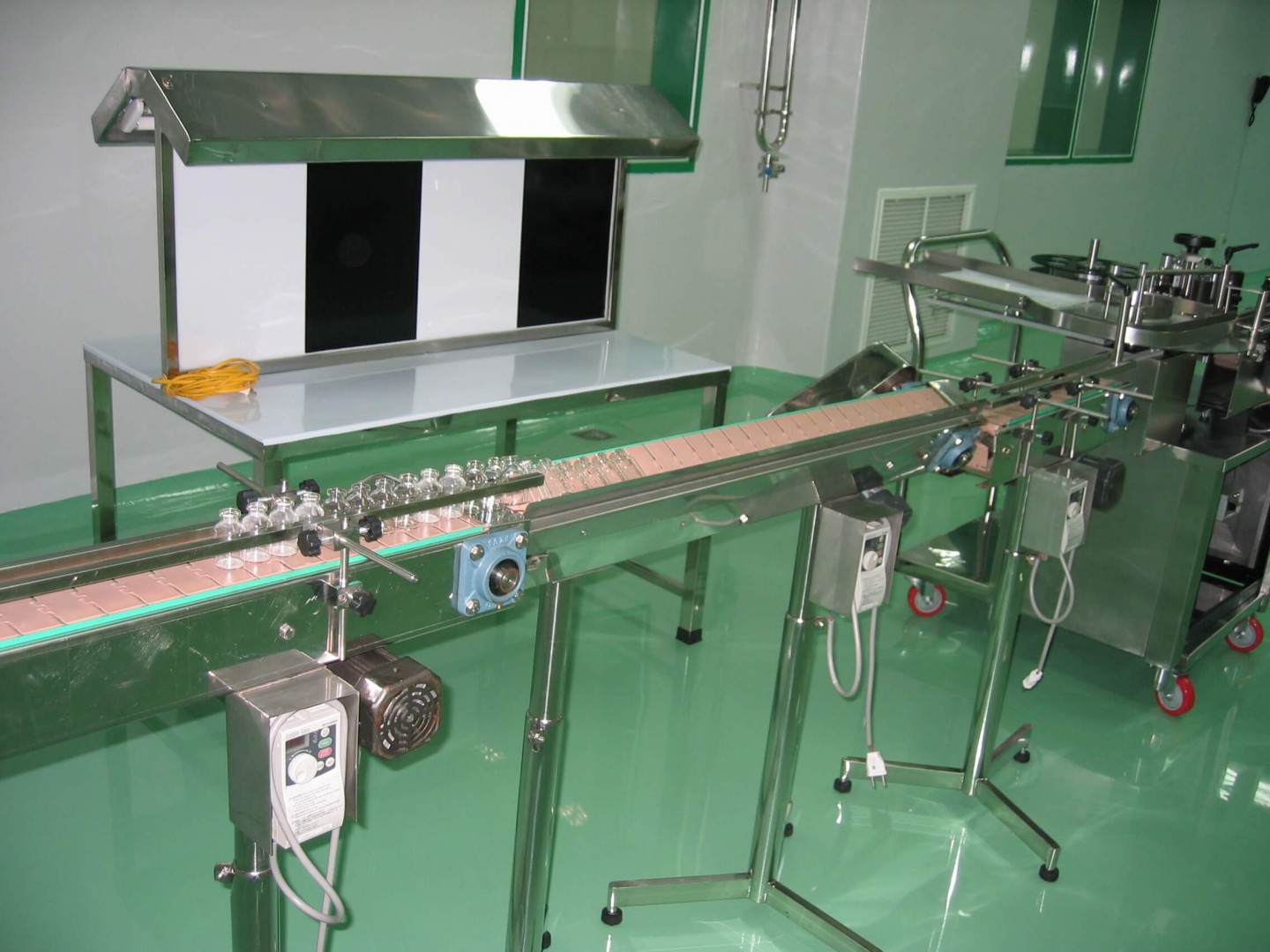

Cấu tạo và nguyên lý hoạt động của hệ thống băng tải đếm sản phẩm

Trong thời đại công nghiệp hiện đại, các doanh nghiệp sản xuất không ngừng đầu tư vào các thiết bị tự động hóa nhằm nâng cao năng suất và kiểm soát chất lượng sản phẩm. Một trong những giải pháp được áp dụng phổ biến hiện nay chính là hệ thống băng tải đếm sản phẩm. Hệ thống này không chỉ giúp vận chuyển mà còn hỗ trợ kiểm đếm chính xác số lượng sản phẩm trên dây chuyền.

Vậy cấu tạo của hệ thống này gồm những gì? Nguyên lý hoạt động ra sao? Hãy cùng Cosmovina khám phá chi tiết trong bài viết dưới đây.

1. Tổng quan về hệ thống băng tải đếm sản phẩm

Hệ thống băng tải đếm sản phẩm là thiết bị kết hợp giữa băng tải công nghiệp và cảm biến đếm, cho phép sản phẩm di chuyển liên tục và đồng thời được kiểm đếm một cách chính xác. Hệ thống này có thể hoạt động độc lập hoặc tích hợp với các phần mềm điều khiển, lưu trữ dữ liệu phục vụ cho công tác giám sát và quản lý sản xuất.

Sự xuất hiện của hệ thống băng tải đếm sản phẩm đã thay thế phương pháp kiểm đếm thủ công truyền thống, giảm thiểu tối đa sai sót và tăng hiệu quả vận hành.

2. Cấu tạo của hệ thống băng tải đếm sản phẩm

Một hệ thống băng tải đếm sản phẩm hoàn chỉnh thường bao gồm các bộ phận chính sau:

2.1. Khung băng tải

Đây là bộ phận chịu lực và định hình toàn bộ hệ thống. Khung băng tải được làm từ các vật liệu chắc chắn như:

– Thép sơn tĩnh điện: Bền, giá thành hợp lý.

– Thép không gỉ (Inox): Phù hợp với môi trường thực phẩm, dược phẩm, nơi yêu cầu độ sạch cao.

– Nhôm định hình: Nhẹ, dễ lắp ráp và di chuyển.

2.2. Dây băng tải

Dây băng tải là bộ phận tiếp xúc trực tiếp với sản phẩm, có vai trò vận chuyển sản phẩm qua khu vực đếm. Tùy thuộc vào loại hàng hóa, dây băng có thể là:

– PVC hoặc PU: Dùng phổ biến trong ngành thực phẩm và đóng gói.

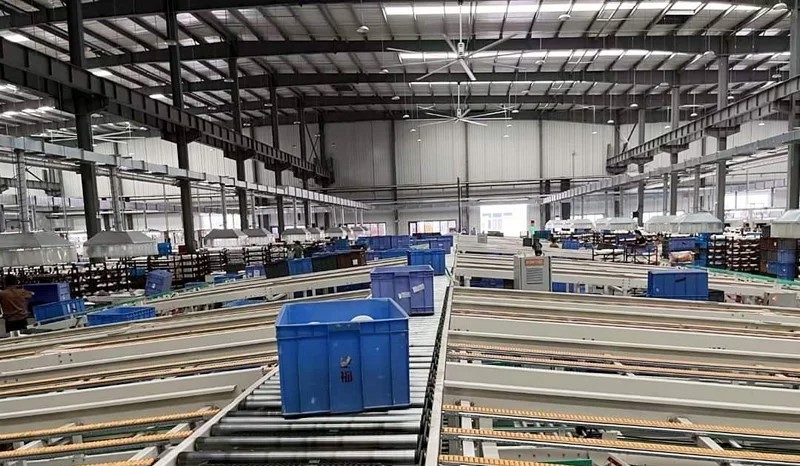

– Băng tải con lăn: Dành cho các sản phẩm nặng, kích thước lớn.

– Dây xích hoặc băng lưới Inox: Sử dụng trong môi trường nhiệt cao hoặc yêu cầu thoát nước nhanh.

2.3. Động cơ truyền động

Động cơ (motor) giúp truyền động cho dây băng tải. Có hai loại phổ biến:

– Động cơ giảm tốc: Đơn giản, giá thành rẻ, dùng cho hệ thống tốc độ cố định.

– Động cơ servo: Điều khiển chính xác tốc độ, vị trí và mô-men xoắn, phù hợp với hệ thống cần độ chính xác cao.

2.4. Cảm biến đếm sản phẩm

Là bộ phận quan trọng quyết định độ chính xác trong quá trình đếm. Các loại cảm biến thường dùng:

– Cảm biến quang học (photoelectric sensor): Nhận diện sản phẩm bằng tia sáng phản chiếu.

– Cảm biến tiệm cận (proximity sensor): Phát hiện sản phẩm bằng từ trường hoặc điện dung.

– Cảm biến laser: Độ chính xác cao, dùng cho sản phẩm nhỏ hoặc có màu tương đồng với nền.

2.5. Bộ điều khiển trung tâm (PLC, vi điều khiển)

Bộ điều khiển xử lý tín hiệu từ cảm biến và điều khiển toàn bộ hoạt động của hệ thống. Một số chức năng:

– Ghi nhận và hiển thị số lượng sản phẩm.

– Gửi dữ liệu về hệ thống điều hành trung tâm.

– Điều khiển hoạt động dừng/khởi động băng tải nếu phát hiện lỗi.

2.6. Màn hình hiển thị (HMI)

Giúp người vận hành quan sát trạng thái hoạt động, số lượng sản phẩm đã đếm được, báo lỗi hệ thống, thay đổi thông số dễ dàng.

3. Nguyên lý hoạt động của hệ thống

Nguyên lý hoạt động của hệ thống băng tải đếm sản phẩm được mô tả qua các bước cơ bản sau:

Bước 1: Khởi động hệ thống

Khi hệ thống được khởi động, băng tải bắt đầu di chuyển nhờ động cơ truyền động. Sản phẩm được đưa lên dây chuyền và di chuyển đều đặn trên mặt băng tải.

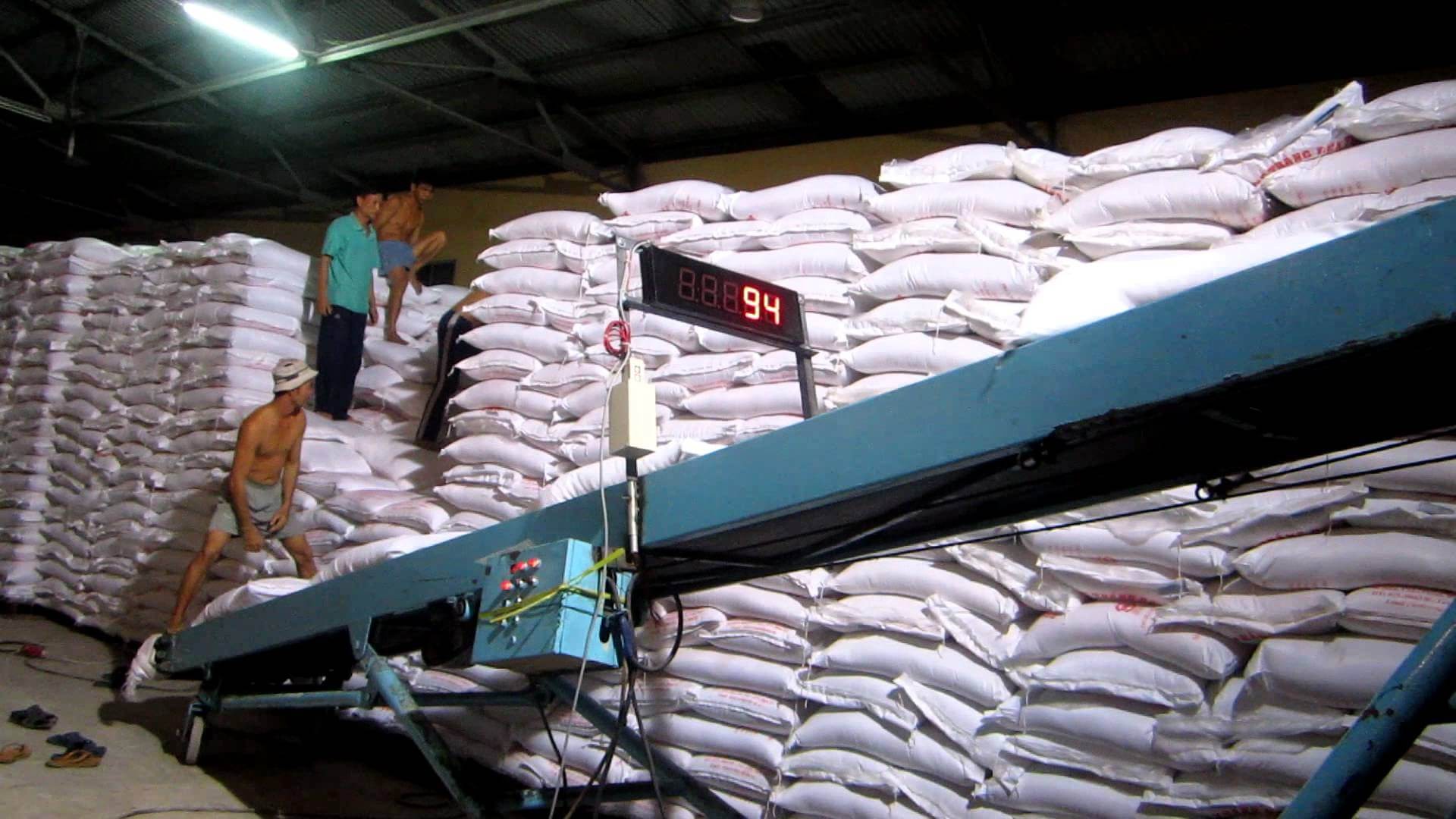

Bước 2: Sản phẩm đi qua vùng đếm

Tại một vị trí được xác định trên dây chuyền, cảm biến đếm được đặt để phát hiện sản phẩm đi qua. Khi sản phẩm vượt qua vùng cảm biến:

– Cảm biến sẽ phát tín hiệu về bộ điều khiển.

– Bộ điều khiển tăng giá trị đếm thêm 1 đơn vị.

Bước 3: Hiển thị và lưu dữ liệu

Số lượng sản phẩm được cập nhật theo thời gian thực và hiển thị trên màn hình HMI. Dữ liệu có thể được lưu trữ để phục vụ quản lý sản xuất, báo cáo sản lượng hoặc cảnh báo khi đạt đến số lượng đặt trước.

Bước 4: Kết thúc hoặc xử lý nâng cao

Ở các hệ thống hiện đại, dữ liệu đếm có thể kết hợp với camera AI để phát hiện lỗi sản phẩm, hoặc tích hợp với máy phân loại để đưa sản phẩm vào các khu vực khác nhau tùy theo số lượng, kích thước hoặc trạng thái.

4. Ưu điểm của hệ thống băng tải đếm sản phẩm

Việc ứng dụng hệ thống băng tải đếm sản phẩm mang lại nhiều lợi ích vượt trội:

– Tăng độ chính xác trong kiểm đếm: Hạn chế sai sót so với kiểm đếm thủ công.

– Tối ưu hóa nhân lực: Giảm chi phí thuê lao động, tăng tốc độ sản xuất.

– Giám sát và báo cáo sản lượng tức thì: Dễ dàng kiểm soát quá trình sản xuất.

– Tự động hóa linh hoạt: Dễ dàng tích hợp với các thiết bị hoặc phần mềm quản lý khác như ERP, MES.

– Hoạt động ổn định, bền bỉ: Hệ thống được thiết kế để làm việc liên tục, phù hợp với môi trường công nghiệp.

5. Một số lưu ý khi thiết kế và lắp đặt

– Xác định đúng loại sản phẩm và tốc độ dây chuyền để chọn loại cảm biến và motor phù hợp.

– Đảm bảo khoảng cách sản phẩm phù hợp để tránh đếm trùng hoặc bỏ sót.

– Vị trí lắp cảm biến phải chính xác, không bị che khuất hay nhiễu tín hiệu.

– Bảo trì định kỳ để đảm bảo hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị.

Hệ thống băng tải đếm sản phẩm không chỉ đơn giản là thiết bị vận chuyển mà còn là “trợ lý thông minh” giúp doanh nghiệp kiểm soát sản lượng chính xác, tự động hóa dây chuyền sản xuất và nâng cao hiệu quả vận hành. Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp doanh nghiệp lựa chọn được giải pháp phù hợp, tiết kiệm chi phí và tăng năng suất một cách tối ưu.

Nếu bạn đang tìm kiếm một giải pháp tự động hóa cho doanh nghiệp sản xuất, hệ thống băng tải đếm sản phẩm chắc chắn là một lựa chọn đáng đầu tư.
